产品名称: PYHL-14A系列消防高温排烟轴流风机
广泛应用于高层建筑、烘房、地下车库、地铁、隧道等场合消防排烟和送排通风
详细信息:

一、特性及应用
PYHL-14A系列风机设计独特：高温电机全封闭内置，配设专门的电机冷却系统，采用CAD软件多目标优化设计的轴流和混流叶轮结构，通过多速驱动形式，达到一机两用（即常用送排通风和消防试用时高温排烟），配设电控箱后可远程自动控制、具有耐高温性能良好、效率高、体积小，安装简便（水平、垂直、吊装均可）等优点。按GBJ500－45－95消防规范测试标准测定，能在400℃高温条件下连续运行100分钟以上，介质温度100℃条件下，连续运行20小时/次不损坏，已被全国各大城市消防部门认可采用。

二、性能参数表
PYHL-14A-Ⅰ(Ⅱ)型(单、双速) 性能参数

机号 NO.	转速 (r/min)	风量 (m3/h)	风压 (Pa)	单速功率(kW)	双速功率(kW)	噪声 dB(A)	重量 (Kg)
3.5	2900	6181 5595 4653 4104 3678	787 887 1044 1062 1086	2.2	2.4/2 2/4极	75	65
3.5	1450	3091 2797 2327 2052 1839	197 222 261 265 272	0.55	2.4/2 2/4极	66	52
4	2900	9227 8351 6946 6127 5490	1028 1159 1363 1387 1419	5.5	5.5/4.5 2/4极	79	111
4	1450	4614 4176 3473 3064 2745	257 290 341 347 355	0.75	5.5/4.5 2/4极	67	68
4.5	2900	13138 11891 9889 8724 7816	1301 1466 1725 1755 1796	7.5	8/6.5 2/4极	80	139
4.5	1450	6569 5945 4945 4362 3908	325 367 431 439 449	1.1	8/6.5 2/4极	68	90
5	2900	18022 16311 13565 11967 10722	1606 1810 2130 2167 2217	15	18.5/15 2/4极	85	219
5	1450	9091 8156 6783 5984 5361	402 452 532 542 554	2.2	18.5/15 2/4极	69	124
5.5	1450	11993 10855 9028 7964 7136	486 548 644 655 670	3	2.8/2.2 4/6极	70	144
5.5	960	7941 7187 5977 5273 4724	213 240 282 287 294	1.1	2.8/2.2 4/6极	65	135
6	1450	15571 14093 11721 10340 9264	578 652 767 780 798	5.5	5.5/4 4/6极	72	191
6	960	10309 9330 7760 6846 6133	253 286 336 342 350	1.5	5.5/4 4/6极	66	167
6.5	1450	19797 17918 14902 13146 11778	679 765 890 916 937	7.5	8/6.5 4/6极	74	242
6.5	960	13107 11863 9866 8704 7798	298 335 394 401 411	2.2	8/6.5 4/6极	69	203
7	1450	24726 22379 18612 16419 14710	787 887 1044 1061 1086	11	11/9 4/6极	77	321
	960	16370 14816 12322 10871 9340	345 388 457 465 476	3	11/9 4/6极	70	256
	720	12278 11112 9242 8153 7305	194 219 257 262 268	1.1	3.7/1.8 6/8极	66	236
7.5	1450	30411 27525 22892 20195 18094	904 1018 1198 1219 1247	15	14/11 4/6极	80	365
	960	20135 18223 15156 13370 11979	396 446 525 534 547	4	14/11 4/6极	72	300
	720	15101 13668 11367 10027 8984	223 251 295 301 308	1.5	6/4.5 6/8极	67	269
8	1450	36908 33405 27782 24509 21959	1028 1159 1363 1387 1419	18.5	22/18.5 4/6极	82	439
	960	24436 22117 18394 16227 14538	451 508 597 608 622	5.5	22/18.5 4/6极	74	344
	720	18327 16587 13795 12170 10904	253 286 336 342 350	2.2	6/4.5 6/8极	71	324

机号 NO.	转速 (r/min)	风量 (m3/h)	风压 (Pa)	单速功率(kW)	双速功率(kW)	噪声 dB(A)	重量 (Kg)
8.5	1450	44270 40068 33323 29398 26339	1161 1308 1539 1566 1602	22	22/18.5 4/6极	85	488
	960	29310 26528 22062 19463 17438	509 573 674 686 702	7.5	22/18.5 4/6极	77	415
	720	21983 19896 16547 14597 13079	286 322 379 386 395	3	8/6 6/8极	73	360
9	1450	52551 47563 39557 34897 31266	1301 1466 1726 1755 1796	30	32/26 4/6极	88	580
	960	34793 31490 26189 23104 20700	570 643 756 769 787	11	32/26 4/6极	80	462
	720	26094 23618 19642 15525 14789	320 362 425 433 443	4	12/9 6/8极	75	442
9.5	1450	63980 52690 47040 41400 35750	1368 1765 1908 1979 2006	37	42/32 4/6极	82	659
	960	40920 37033 30803 27172 24344	634 717 842 857 877	11	42/32 4/6极	76	496
	720	30690 27774 23102 20379 18258	357 403 473 482 494	5.5	12/9 6/8极	74	476
10	960	47726 43196 35925 31692 28395	704 794 934 950 972	15	17/12 6/8极	82	583
10	720	35795 32397 26944 23770 21296	396 446 525 534 547	7.5	17/12 6/8极	77	538
10.5	960	55250 50001 41591 36687 32869	775 876 1028 1047 1071	18.5	20/15 6/8极	87	695
10.5	720	41437 37501 31193 27515 24651	436 492 585 589 602	7.5	20/15 6/8极	79	600
11	960	63524 57490 47820 42182 37792	851 961 1128 1149 1176	22	25/12 6/8极	89	788
11	720	47643 43117 35865 31636 28344	478 540 635 646 661	11	25/12 6/8极	82	723
11.5	960	72587 65692 54642 48200 43183	930 1050 1233 1256 1285	30	30/15 6/8极	90	920
11.5	720	54440 49268 40981 36150 32387	523 591 694 707 723	11	30/15 6/8极	84	802
12	960	82472 74638 62083 54764 49064	1013 1144 1343 1368 1399	30	30/15 6/8极	92	998
12	720	61854 55978 46562 41073 36798	570 643 755 769 787	15	30/15 6/8极	86	945
12.5	960	93217 84362 70171 61898 55456	1099 1241 1457 1484 1518	37	37/18 6/8极	93	1189
12.5	720	69912 63271 52628 46424 41592	618 698 820 835 854	15	37/18 6/8极	88	1036

注：双速风机重量参考同号中高速风机的重量。

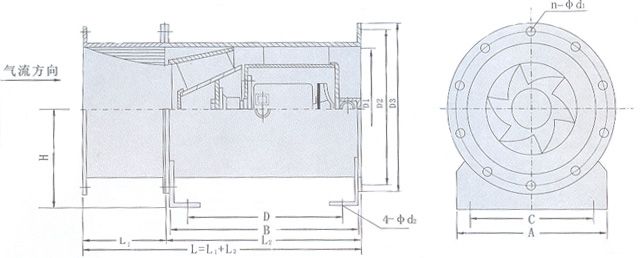

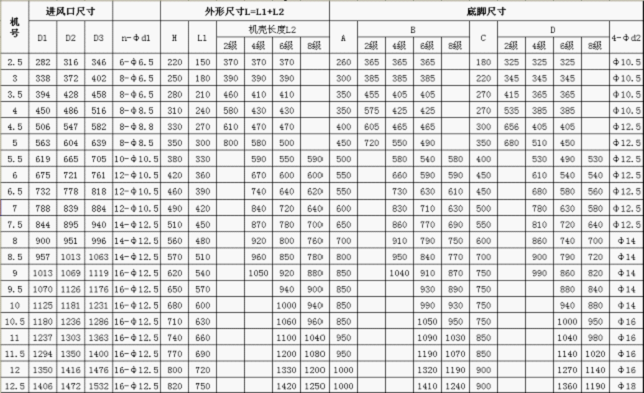

三、PYHL-14A型风机外型尺寸表(单位:mm)
