产品名称: DXG(GDF)系列低噪声矩形管道风机
广泛适用于宾馆、医院、体育馆。图书馆等需要低噪声场合的送排风
详细信息:

一、特性及应用
DXG系列风机采用低噪声风机专用电机与离心式叶轮直联传动，方式进出风口，可直接送风，与风管同轴安装而不需机房，结构紧凑、高速低，兼有管道风机的高流量及箱形风机的低噪声。具有噪声低、耗电省、安装方便、运行稳定等优点。

二、型号说明

三、性能参数表
DXG-Ⅰ型(后向板式)(噪声：声压水平相对于 3m 远之周围环境测得)

机号	功率(kW)		转速(rpm)	不同风压下的风量(m3/h)							噪声 dB(A)	重量 (Kg)
机号	三相380V	单相220V	转速(rpm)	100Pa	200Pa	300Pa	400Pa	500Pa	600Pa	700Pa	噪声 dB(A)	重量 (Kg)
3.2	0.18	0.25	1380	1080	800	200					47	34
3.6	0.37	0.37	1380	3000	2200	1200					54	70
4	0.55	0.55	1380	3600	3000	2100	1000				61	78
4.5	0.8	0.75	1380	4900	4000	3100	2100	800			59	96
5	1.8	1.8	1400	9400	8300	7600	6500	5400	4000	2200	65	132
5.6	3	3	1400	12600	11600	10500	9400	8000	6500	4500	68	190

DXG-Ⅱ型(前向多翼式)

机号	风量(m3/h)	风压(Pa)	转速(rpm)	功率(kW)	噪声dB(A)	重量(Kg)
2.5	550	110	700	0.12	46	22
	710	142	900	0.18	48	28
	1100	352	1400	0.25	49	32
3	1000	138	700	0.12	52	27
	1400	205	900	0.18	58	32
	2100	510	1400	0.55	67	37
3.5	1370	118	550	0.25	54	44
	1710	182	680	0.25	59	44
	2270	324	910	0.55	64	49
4	2360	170	550	0.25	56	51
	3000	250	690	0.37	61	52
	4060	450	920	0.75	66	59
4.5	3480	221	550	0.37	61	62
	4500	340	690	0.75	65	73
	6280	586	920	2.2	72	80
5	4800	276	550	0.75	63	78
	6100	400	690	1.5	66	86
	7200	720	920	3.0	74	95
5.5	6100	280	550	1.1	68	97
5.5	7700	453	700	2.2	72	100

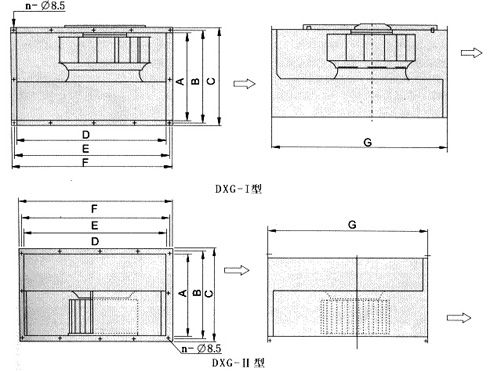

四、DXG型风机外形尺寸表(单位：mm)

形式	机号	A	B	C	D	E	F	G	n
Ⅰ型	3.2	300	330	360	500	530	560	530	8
	3.6/4	400	430	460	600	630	660	700	10
	4.5	450	480	510	700	730	760	780	12
	5	500	530	560	800	830	860	880	12
	5.6	550	580	610	1000	1030	1060	980	14
Ⅱ型	2.5	250	280	310	420	450	480	480	8
	3	300	330	360	500	530	560	560	8
	3.5	350	380	410	600	630	660	640	10
	4	400	430	480	700	730	760	780	12
	4.5	450	480	530	740	770	800	810	12
	5	500	530	580	800	830	860	880	12
	5.5	500	530	560	920	950	980	880	14
