产品名称: DFBZ-Ⅰ低噪声方形壁式轴流风机
广泛适用于工矿企业、民用企业、民用建筑、体育馆、畜牧业、各种娱乐场所的壁式排风
详细信息:

一、特性及应用

DFBZ系列风机采用低噪声风机专用电机直联传动；整机制成方形，外形美观，墙体预留方孔安装方便；出口风装有自垂百叶，以防止室外雨水和自然风向室内倒灌；具有明显的安装牢固、振动小、噪声低、运行平稳等优点。
DFBZ-Ⅰ型为采用内转子电机直联传动结构形式、DFBZⅡ型采用内转子电机、皮带传动结构形式，DFBZⅢ型为采用外转子电机直联转结构形式。可根据用户要求时称防腐防爆型。

二、性能参数表

DFBZ-Ⅰ型

机号	转速 (rpm)	风量 (m3/h)	风压 (Pa)	功率 (kW)	噪声 dB(A)	重量 Kg
2.5	1450	600	40	0.025	≤57	15
		800	42	0.025	≤58	15
		1000	54	0.04	≤58	15
2.8	1450	950	41	0.025	≤58	16
		1230	45	0.04	≤59	17
		1650	58	0.06	≤60	17
3.2	1450	1720	56	0.04	≤61	19
		1940	62	0.06	≤62	19
		2250	68	0.09	≤63	20
3.6	1450	2010	65	0.06	≤62	22
		2480	73	0.09	≤63	22
		3370	76	0.12	≤63	23
4.0	1450	3540	89	0.12	≤63	25
		4080	95	0.18	≤63	26
		4470	109	0.25	≤63	26
4.5	1450	4510	114	0.18	≤64	28
		5870	121	0.25	≤65	29
		6360	139	0.37	≤66	32

机号	转速 (rpm)	风量 (m3/h)	风压 (Pa)	功率 (kW)	噪声 dB(A)	重量 Kg
5.0	1450	6170	135	0.25	≤65	36
		6920	142	0.37	≤66	40
		7890	147	0.55	≤68	44
	960	4085	59	0.09	≤62	30
		4582	62	0.12	≤63	30
		5224	65	0.18	≤63	31
5.6	960	6400	78	0.25	≤68	45
		7410	82	0.37	≤69	45
		8060	94	0.37	≤70	45
	720	4800	44	0.12	≤63	40
		5558	46	0.18	≤64	42
		6045	53	0.18	≤64	42
6.3	960	9760	92	0.37	≤70	52
		10570	102	0.55	≤71	54
		12000	118	0.75	≤72	56
	720	7320	52	0.18	≤65	45
		7928	57	0.25	≤66	50
		9000	66	0.37	≤66	50

DFBZ-Ⅱ型

机号	风机直径(mm)	转速(r/min)	风量(m3/h)	全压(Pa)	噪声dB(A)	功率(kW)	电压(V)	安装外形尺寸长×宽×厚(mm)
7.1	710	560	17700	55	≤70	0.37	380	810×810×350
9.0	900	560	26700	60	≤70	0.55	380	1000×1000×350
10	1000	560	32400	62	≤70	0.75	380	1100×1100×350
12.5	1250	325	40200	55	≤70	0.75	380	1400×1400×400
14	1400	325	55500	60	≤70	1.1	380	1550×1550×400
16	1600	305	64500	60	≤70	1.5	380	1750×1750×400

DFBZ-Ⅲ型

机号	转速 (rpm)	风量 (m3/h)	风压 (Pa)	功率 (kW)	噪声 dB(A)	重量 Kg
3.55	910	1410	23	0.18	≤60	29
		15840	27
		1958	30	0.25	≤61	31
		2370	45
4	910	1790	32	0.25	≤61	34
		2010	38
		2485	43	0.37	≤62	38
		3008	64
5	910	3404	50	0.37	≤63	45
		4020	59
		4850	67
		5876	100
6	910	5940	69	0.8	≤66	56
		6950	81
		8200	92	1.1	≤67	62
		9930	138

机号	转速 (rpm)	风量 (m3/h)	风压 (Pa)	功率 (kW)	噪声 dB(A)	重量 Kg
7	920	9700	100	1.5	≤69	74
		11300	118
		13460	134
		16300	201
8	920	14500	131	1.5	≤75	85
		18600	156	2.2	≤77	88
		20530	175
		20850	262	3.0	≤78	92
9	920	21050	173	2.2	≤78	95
		25400	198	3.0	≤79	98
		29300	231	4.0	≤80	109
		35400	346
10	920	28870	214	4.0	≤83	125
		34900	240
		40100	285	5.5	≤84	140
		48555	408

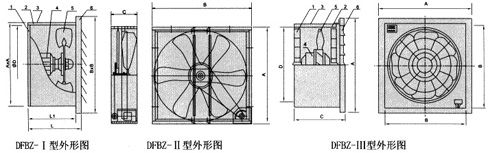

三、DFBZ型风机外形尺寸表(单位：mm)

1、进风口安全网 2、圆形内筒 3、方形外壳 4、电机 5、叶轮 6、百叶

DFBZⅠ型外形尺寸
机号	D	L	L1	A×A	B×B
2.5	260	280	255	320×320	370×370
2.8	290	280	255	350×350	400×400
3.2	330	290	265	390×390	440×440
3.6	37	310	285	430×430	480×480
4.0	410	350	325	470×470	530×530
4.5	460	360	335	520×520	580×580
5.0	510	375	350	580×580	640×640
5.6	570	375	350	640×640	700×700
6.3	640	395	370	710×710	770×770

DFBZⅢ型外形尺寸
机号	A	B	C	D	安装开孔
3.5	470	410	380	365	430×430
4	510	450	385	410	470×470
5	610	550	400	510	570×570
6	710	650	430	610	670×670
7	810	750	455	710	770×770
8	910	850	470	810	870×870
9	1010	950	540	910	970×970
10	1110	1050	540	1010	1070×1070
