产品名称: DWT-IV型无电机涡轮式屋顶排风机
详细信息:
一、特点:
①环保
:无须电力,连续运转高效节能,无噪音、无火花、具防爆性。
②防风雨特性:圆弧形叶片,每一叶片与叶片之间有空隙,旋转时叶片互相补位把这此空隙填补,大量雨水延着圆的节
线抛出,小量雨水则 延着叶和片流落屋顶,不会流入涡轮里,同时旋转的涡轮使空气由叶片间隙流出,阻挡雨水进入。
③运转装置:采用高技术水准的滚珠轴承,这种轴承是完全封闭,而且永远自我润滑,使它能在低于 3.2Km时速的微风下
转动。
④防尘:涡轮排风机是24小时不停转,灰尘不易附著,即使需清洗也很方便。
⑤维修费:旋转式排风排气不需维修,也不需要更换零件,提供绝对优良品质,因此选择无电机涡轮风机是投资者最佳的
保障。
⑥重量轻盈:涡轮排气安装于屋顶上连底座一并算总重量约15Kg/座,相当轻盈,在设计钢结构荷重时,可以不需考虑。
⑦采光:叶片与叶片之间有空隙光线会由此进入室内,可增加照明度5-10%节省电费。
⑧寿命:一般使用寿命在15年以上。

二、应用
①产生空气对流、排散热所。
②减低室内温度、增加室内新鲜空所。
③减低空调负荷、增加制冷效果。
④ 抽出屋顶湿气、霉气、蒸所、保持楼顶干爽。
⑤ 代替重 型电排风机,减低支架成本,节省电费,减掉噪音。
⑥适用于工厂、仓库、大厦天台、别墅、天井、花房、禽畜养殖、矿山坑道及一切房顶的通气、换气。

机号NO.
排风口径
(mm)
高度
(mm)
叶片数
叶片排风面积
(m2/片)
通风口场面
平均速度
(m/s)
排风量
(m3/min)
重量
(kg)
材质
颜色
14'
360
300
21
0.0056
3.4
(三江风速)
23
4.2
铝合金
本色/
选色
20'
500
390
25
0.083
3.4
(三江风速)
42
8.5
不绣钢/
彩钢板
本色/
选色
27'
600/680
514/640
24/36
0.0112
3.4
(三江风速)
65
12.5
铝合金/
不绣钢
本色
注:1、一般常年平均风 速为3.4m/s(三级风),室内外温差5℃,如室内外温差>5℃,可适当增加安装数量
2、建筑物高度在 6米以下使用时效果较佳。

四、屋面安装示图说明

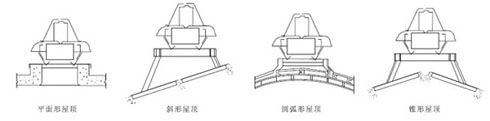

1、DWT-Ⅰ-Ⅱ-Ⅲ型屋顶风机屋面安装示图说明

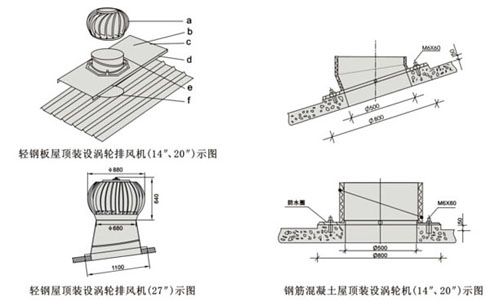

2、DWT-Ⅳ(无电机)屋顶涡轮排风机屋面安装示图说明

为使涡轮机达到最高的效率,安装的位置必须在屋顶的高处,避免装设在护墙之后或可能被附近的高楼、树木挡住风势的地方。

涡轮排风机安装指南:
1、排气机的理想位置尽量靠近屋脊线,安装时底板上倾边缘端嵌入屋脊金属盖板下的缝隙里。
2、以底板内孔为样板面出洞口轮廓线,用切割机完成割屋面板洞口。
3 、嵌入底板,将底板用自攻钉(至少10颗)固定在屋面板上。将底板下倾边缘端切割成与屋面板相同断面波形折盖空隙。
4 、装上底座、用水平测量其底座上端部成水平再用自攻钉将底座及底板固定。
5 、排气机套入底座端部以自攻钉固定排气机。
6 、用玻璃胶将自钉及接合缝填补即完成安装。
注意:
1 、每个排气机的中心间距不小于3M。
2 、避免排气机安装于有乱流处,以及和垂直墙相邻的低屋面外,炎热区域需加装其他排气机以满足特殊要求。

注:14"内径为Φ300,外径Φ460;20"Φ内径为Φ500外径Φ620,27"内径为Φ600/680,外径Φ840/880。

a、涡轮排风机
b、钢板上缘必须插入脊梁的盖板内
c、平面钢板成型后必须大于安装孔的面积
d、钢板两侧向下折成直角,必须掩盖屋面板的波峰
e、调整座
f、安装孔

换气计算示例
厂房用途
建筑物体积
需要总换气量
每小时排气量
建议安装数量
机修厂
长 50m
宽 25m
高 6m
合计:7500m3
每小时换气6次(参考)
7500m3×6次/h=45000m3 /h
选用20 排风机
42m3 /min×60= 2520m3 /h
45000m3 /h÷ 2520m3 /h=18台
需安装20 排风机为18台
