产品名称: DWT-II型低噪声离心式屋顶排风机
广泛通用于商用建筑和厂矿企业(更适合轻钢结构屋面)的排风换气
详细信息:
一、特性及应用
DWT系列低噪声屋顶通风机系采用CAD模拟优化设计，经大破试验研究开发的“星火”科研产品具有“效率高、噪声低、运转平稳、外形美观、防腐、防爆等优点，广泛应用于发电、化工、橡胶、制药、食品加工、冶金等备行业及高级民用建筑的送风和排风。根据不同的使用环境和输送介质，风帽、风筒可采用钢板或玻璃钢，叶轮啊采用铝合金、钢板、玻璃钢、工程塑料等材料制作。 根据结构分三种：DWT—I型可用于中低压、大流量场合的排风和送风；DWT一II型为离心式屋顶风机可用于压力要求较高场合的排风；DWT—III型为离心轴向式屋顶风机，可用于排放特殊气体的专用场合，如用于厨房排油烟可加设集油槽，借助其外壳及离心叶轮驱动、轴向气流进出的特殊设计去汕明显；DWT-IV型为无电机屋顶涡轮排风机，不用电、无嗓音、体积小、重量轻、排风效率高，安裟方便。
性能参数表
DWT-Ⅱ型(离心式)
机号 |
转速
(rpm) |
风量
(m3/h) |
风压
(Pa) |
功率
(kW) |
噪声
dB(A) |
3 |
1450 |
878
925
1059
1130
1253 |
220
210
188
167
122 |
0.75 |
57 |
3.5 |
1450 |
1395
1470
1682
1794
1990 |
299
285
256
227
166 |
1.1 |
59 |
4 |
1450 |
1887
2083
2194
2510
2677 |
412
391
372
334
298 |
1.1 |
62 |
4.5 |
1450 |
2966
3124
3574
3812
4514 |
495
471
423
376
231 |
1.1 |
63 |
5 |
1450 |
4068
4285
4903
5438
6113 |
615
582
522
485
378 |
2.2 |
64 |
|
机号 |
转速
(rpm) |
风量
(m3/h) |
风压
(Pa) |
功率
(kW) |
噪声
dB(A) |
6 |
960 |
5024
5512
6120
6782
7338 |
385
367
330
293
223 |
1.5 |
65 |
7 |
960 |
8015
8804
9827
10836
11925 |
548
499
448
398
371 |
3.0 |
68 |
8 |
960 |
12563
13565
14157
15824
16708 |
721
686
654
587
521 |
5.5 |
70 |
720 |
9422
10173
10617
11868
12531 |
405
385
367
330
393 |
4.0 |
68 |
10 |
720 |
22150
23298
26573
28395
31436 |
1072
1020
916
813
702 |
7.5 |
72 |
|

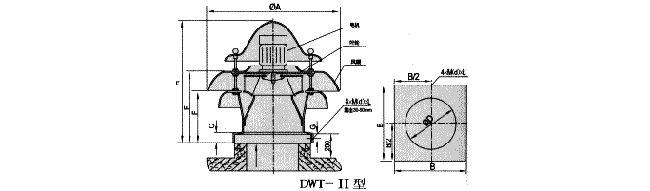

DWT-Ⅱ型(离心式)
机 号 |
ΦA |
B |
C |
ΦD |
E |
F |
H |
G |
M(d)×L |
重量(Kg) |
3 |
690 |
430 |
60 |
310 |
382 |
277 |
702 |
30 |
10.580 |
80 |
3.5 |
805 |
480 |
60 |
360 |
418 |
298 |
758 |
30 |
10.580 |
96 |
4 |
920 |
520 |
60 |
410 |
463 |
328 |
803 |
30 |
10.580 |
125 |
4.5 |
1035 |
570 |
60 |
460 |
493 |
343 |
833 |
30 |
10.5100 |
154 |
5 |
1150 |
640 |
60 |
510 |
548 |
383 |
948 |
30 |
10.5100 |
195 |
6 |
1460 |
820 |
80 |
610 |
626 |
431 |
1026 |
50 |
12.5120 |
234 |
7 |
1610 |
910 |
80 |
710 |
734 |
509 |
1229 |
50 |
12.5120 |
292 |
8 |
1840 |
1050 |
80 |
810 |
818 |
563 |
1353 |
50 |
12.5120 |
374 |
10 |
2300 |
1300 |
80 |
1010 |
970 |
655 |
1560 |
50 |
16.5150 |
396 |
