产品名称: DZ系列低噪声轴流风机
广泛适用于厂房、仓库、办公楼、住宅等场所的壁式排风、管道送风
详细信息:

一、特性及应用
DZ系列风机采用从声源入手、低转速、高压力系数的设计方法，研制成宽叶片、大弦长、空间扭曲、倾斜式叶型，配用风机专用电机，具有明显的噪声低、风量大、耗电省、振动小、外形美观等优点，是一种高效、节能型轴流风机。
本系列风机有三种型式：DZ-Ⅰ型排风式（带网罩、自垂百叶或弯头），DZ－Ⅱ型管道式（电机内置或外置），电机外置管道式对电机有特殊要求场合，如厨房排油烟，工业排热气等地方使用，DZ－Ⅲ型岗位固定式。
本系列风机一半配用三相电机，按用户要求对0.55KW以下可配用单相电机，可根据输送介质要求制成防腐、防爆型：FDZ为防腐型轴流风机，用于输送有腐蚀性的气体；BDZ防爆型轴流风机，用于输送易燃的气体。FBDZ防腐防爆型轴流风机，用于输送有腐蚀性且易燃易爆的气体。

二、性能参数表

类别	型号	机号	风量 (m3/h)	全压 (Pa)	转速 (r/min)	电机容量(Kw)	噪声dB(A)	重量 (Kg)	备注
壁式	DZ-11	2.2C	400	29	1450	0.025	54	11	适用于食堂、餐厅、各类工业厂房的排风、固定安装在墙壁中。
		3C	1600	39	1450	0.06	63.5	14.5
		4B	4000	98	960	0.25	64.5	28
		5A	6000	79	720	0.25	64	36.5
		5B	7000	128	960	0.37	70	36.5
		6A	9500	88	720	0.55	69	46
		7A	15000	118	720	1.1	72	80
		8A	22000	157	720	1.5	77	98
岗位式	DZ-12	3C	1600	39	1450	0.06	61.5	18.5	适用于各类工作场所、工作岗位的排风换气
		4B	4000	98	960	0.25	64.5	23
		5A	6000	79	720	0.25	64	65
		5B	7000	128	960	0.37	69	50
		6A	9500	88	720	0.55	69	55
		6B	14000	177	960	1.1	77	68.5
		7A	14500	137	720	1.1	71	93
		7B	22000	196	960	2.2	78	118
		7C	25000	294	1450	3	81	110
		8A	23000	147	720	1.5	77	98
管道式	DZ一13	2.5D	2000	216	2800	0.37	65	10	用于管道送风式或抽风式
		3C	1600	39	1450	0.06	61.5	14.5
		3.2D	3000	206	2800	0.37	72	18
		4C	5000	167	1450	0.55	69	18.6
		5B	5500	128	960	0.37	70	36.5
		5C	7000	177	1450	0.75	75	43
		6B	10000	196	960	1.1	77.5	79
		6C	15000	294	1450	2.2	80.5	83
		7A	14000	137	720	1.1	69	80
		7B	18000	235	960	2.2	78	102
		7C	20000	343	1450	3	81.5	103
		8A	20000	157	720	1.5	76.5	98
		8B	25000	196	960	2.2	80.5	112
		8C	28000	294	1450	4	81.5	122
		10A	38000	216	720	3	81	181
		10B	48500	267	960	5.5	85	196

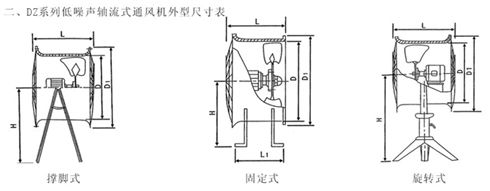

撑脚式旋转式

型号	D	D1	L	H
3	308	400	280	630
4	410	500	350	630
5	510	610	650	630
6	610	725	530	915
7	710	830	530	915
8	810	930	560	915
9	910	1060	560	1000
10	1010	1160	580	1000

固定式

型号	D	D1	L1	L	H
3	308	367	240	260	214
4	410	480	300	330	267
5	510	582	300	330	318
6	610	692	450	480	378
7	710	792	460	500	430
8	810	912	460	500	490
9	910	1014	460	500	535
10	1010	1114	540	580	595

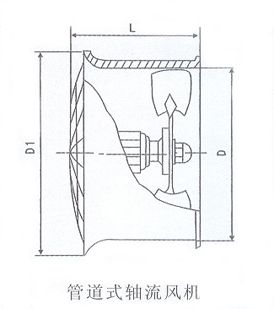

管道式

型号	D	D1	L	D1
2.2	228	298	260	275
2.5	258	328	260	290
3	308	400	260	370
3.2	328	420	280	390
4	410	500	330	470
5	510	610	330	585
6	610	725	480	685
7	710	830	50	790
8	810	930	500	890
10	1010	1160	580	990

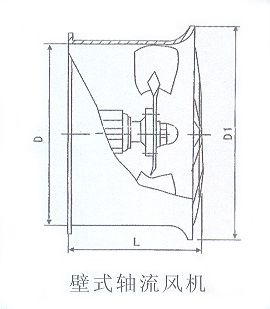

壁式

型号	D	D1	L
2.2	228	298	260
3	308	400	260
3.2	328	420	280
4	410	500	330
5	510	610	330
6	610	725	480
7	710	830	500
8	810	930	500
10	1010	1160	580
